Электроснабжение и электроосвещение зданий
Проектирование и монтаж систем электроснабжения (ЭОМ) 0,4 кВ: от расчёта нагрузок и селективности до монтажа ВРУ, щитов, электроосвещения и пусконаладки с электроизмерениями.
Что входит в систему электроснабжения
Наш опыт и технологии
Проектирование систем ЭОМ
Раздел ЭОМ начинается с уточнения перечня потребителей, их мощности и категории надёжности. Расчёты выполняются по фактическому составу оборудования, а не по усреднённой удельной нагрузке: от этого зависят сечения, аппараты защиты и схема распределения. Отдельно проверяется соответствие проектных решений выданным техническим условиям.
- Расчёт нагрузок по группам потребителей и коэффициентам использования
- Расчёт токов короткого замыкания и проверка коммутационной способности аппаратов
- Проверка падения напряжения и выбор сечений
- Проверка селективности защит по уровням распределения
- Светотехнический расчёт освещённости и равномерности, включая аварийные режимы
Монтаж силовых сетей и освещения

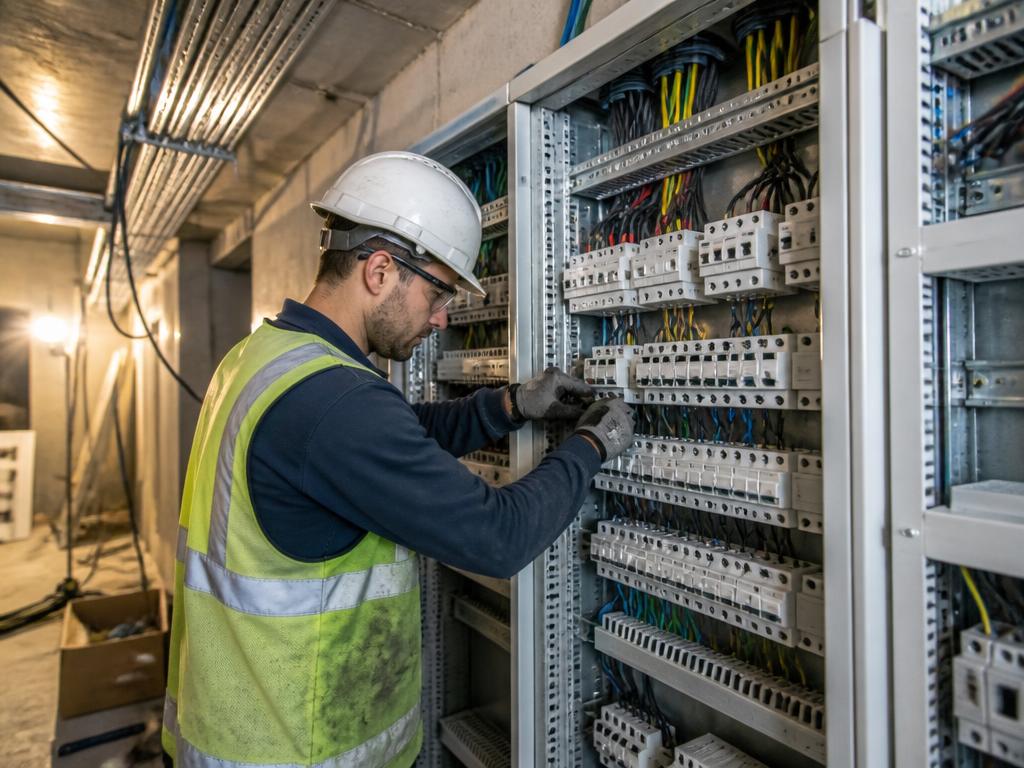

Монтаж ведётся по актуальной рабочей документации с контролем скрытых работ до закрытия конструкций. Основные ошибки на этом этапе связаны с трассировкой, пересечениями со смежными системами и доступностью щитового оборудования для обслуживания.
- Контроль трасс и пересечений с ОВиК, ВК и слаботочными системами
- Фиксация скрытых работ до закрытия потолков, шахт и стяжек
- Маркировка кабельных линий и цепей в щитах
- Заделка проходов через противопожарные преграды
- Доступность щитов, узлов учёта и обслуживаемых аппаратов
Пусконаладочные работы и замеры

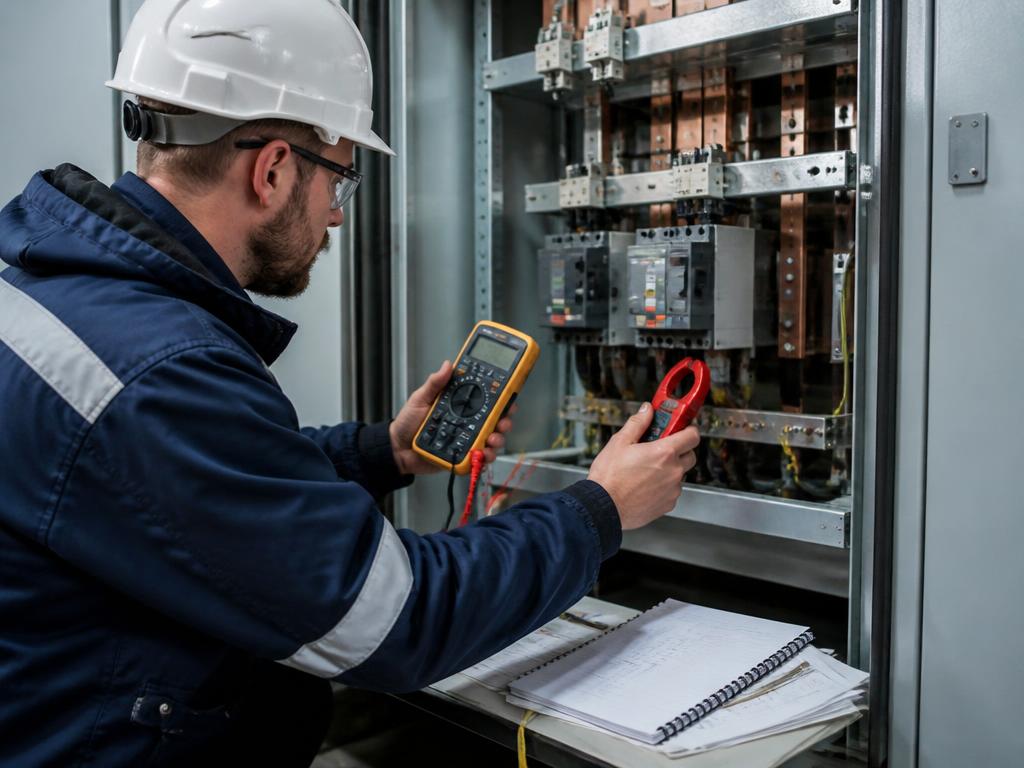

Пусконаладка подтверждает, что смонтированная система работает в расчётных и аварийных режимах. Проверяются не только измеряемые параметры, но и функциональные сценарии — переключение резерва, аварийное освещение, команды от смежных систем.
- Измерение сопротивления изоляции и проверка непрерывности защитных проводников
- Проверка петли «фаза-ноль» и работы устройств защитного отключения
- Проверка заземляющих устройств и системы уравнивания потенциалов
- Функциональные испытания АВР и аварийного освещения
- Передача протоколов измерений и исполнительной документации
Данные для расчёта электроснабжения
Типовые сложности при устройстве ЭОМ
Нагрузки взяты по аналогу
Расчёт без фактического перечня потребителей приводит к неверным сечениям и переделке распределительной сети на этапе монтажа.
Не проверена селективность
При коротком замыкании отключается вышестоящий аппарат, и обесточивается зона, которая не должна была потерять питание.
Не согласованы трассы со смежными системами
Пересечения с воздуховодами и трубопроводами обнаруживаются на объекте и вызывают переносы лотков и повторные работы.
Резерв не проверен в работе
Схема резервирования формально есть в документации, но логика переключения не испытывалась под нагрузкой.
