Проект АПС: состав документации, исходные данные и ключевые решения

Проект автоматической пожарной сигнализации определяет не только расположение извещателей. Он задаёт архитектуру системы, деление объекта на зоны, способы обнаружения пожара, алгоритмы управления смежными системами, электропитание, кабельные линии и действия оборудования при неисправности.

Ошибки на этой стадии редко остаются только на чертеже. Они приводят к ложным срабатываниям, невозможности определить место пожара, конфликтам с вентиляцией и СОУЭ, переделке кабельных трасс и проблемам при комплексных испытаниях.

С чего начинается проектирование АПС

Первый шаг — определить нормативную необходимость и границы защиты объекта. Для этого анализируют назначение здания и помещений, площадь, этажность, пожарную нагрузку, категории помещений, особенности технологических процессов и применимые требования.

Решение нельзя принимать только по названию объекта. В одном здании могут находиться помещения с разными условиями: офисы, склад, серверная, кухня, паркинг, технические зоны. Для них могут требоваться разные типы обнаружения и разные алгоритмы.

После определения защищаемых помещений формируется концепция системы:

• адресная или неадресная архитектура;
• состав пожарных зон;
• типы извещателей;
• размещение приборов;
• линии связи и электропитания;
• резервирование;
• взаимодействие с другими системами;
• передача сигналов на пост или диспетчеризацию;
• сценарии при пожаре и неисправности.

Какие исходные данные нужны

Для полноценного проекта требуются не только архитектурные планы. Минимальный комплект зависит от стадии и сложности объекта, но обычно включает:

• поэтажные планы с экспликацией;
• разрезы и высотные отметки;
• назначение помещений;
• категории по взрывопожарной и пожарной опасности, где они определяются;
• типы потолков и наличие запотолочного пространства;
• планы инженерных коммуникаций;
• сведения о технологическом оборудовании;
• концепцию противопожарной защиты;
• решения по СОУЭ;
• решения по противодымной вентиляции;
• данные по автоматическому пожаротушению;
• планы СКУД, лифтов и общеобменной вентиляции для увязки;
• места размещения постов и оборудования;
• категории электроснабжения;
• требования заказчика к диспетчеризации;
• технические условия и данные существующих систем при реконструкции.

Особенно важна информация о потолках. Балки, подвесные конструкции, инженерные коммуникации и крупные элементы могут влиять на зону контроля извещателя и доступность обслуживания.

Как объект делят на зоны

Пожарная зона должна помогать персоналу и автоматике быстро определить место события. Деление выполняют с учётом этажей, помещений, пожарных отсеков, путей эвакуации, технологических зон и структуры объекта.

Слишком крупная зона ухудшает локализацию. Слишком мелкая усложняет систему и сценарии. Адресное оборудование позволяет получить точную информацию об устройстве, но логическое зонирование всё равно необходимо для отображения, управления и испытаний.

При формировании зон учитывают:

• понятность сообщений на посту;
• связь с зонами оповещения;
• управление дымоудалением;
• запуск пожаротушения;
• отключение вентиляции;
• разблокировку дверей;
• перемещение лифтов;
• последовательность подтверждения сигнала.

Названия зон должны быть однозначными. Сообщение «Шлейф 17» не помогает персоналу. На экране и в документации должна отображаться понятная привязка к корпусу, этажу, помещению или участку.

Как выбирают тип извещателя

Тип пожарного извещателя выбирают по ожидаемым факторам пожара и условиям помещения.

Дымовые извещатели

Реагируют на частицы дыма. Применимы во многих общественных и административных помещениях. Их работа может быть нестабильной при постоянной пыли, паре, аэрозолях или сильных воздушных потоках.

Тепловые извещатели

Реагируют на температуру или скорость её роста. Используются там, где дымовые устройства могут давать нежелательные срабатывания, но обнаружение по теплу обычно происходит позже, чем по дыму.

Пламени

Регистрируют излучение пламени. Требуют прямой видимости контролируемой зоны и анализа возможных оптических помех.

Аспирационные системы

Отбирают воздух через сеть труб и анализируют его в центральном приборе. Применяются для раннего обнаружения, высоких помещений, сложной архитектуры или объектов с особыми требованиями. Их проектирование включает расчёт сети и настройку чувствительности.

Линейные извещатели

Контролируют протяжённую оптическую трассу. Используются в высоких и больших помещениях, но требуют стабильного основания, сохранения прямой видимости и учёта деформаций конструкций.

Выбор «по привычке» без анализа среды приводит к ложным срабатываниям или позднему обнаружению.

Размещение извещателей

Проектировщик учитывает геометрию помещения, высоту, перекрытия, балки, вентиляционные потоки, оборудование и доступ для обслуживания.

Недостаточно равномерно расставить условные обозначения по сетке. Необходимо проверить:

• нет ли мёртвых зон;
• не попадает ли извещатель в сильную струю приточного воздуха;
• доступен ли он после монтажа потолка;
• не перекрывает ли зону контроля светильник или инженерная коммуникация;
• требуется ли защита запотолочного пространства;
• как обслуживать устройство над оборудованием;
• сохраняется ли видимость для линейных или пламенных извещателей.

При выпуске рабочей документации расположение должно быть согласовано с потолочными планами и другими инженерными разделами. Иначе монтажники переносят устройства на площадке без повторной проверки зоны контроля.

Адресная и неадресная система

В неадресной системе прибор определяет состояние группы устройств в шлейфе. Точное место пожара устанавливается осмотром зоны.

Адресная система распознаёт конкретное устройство и может передавать дополнительные параметры. Это упрощает локализацию, диагностику и обслуживание, особенно на крупных объектах.

Но сама адресность не гарантирует качественный проект. Необходимо правильно построить линии, разделить зоны, предусмотреть изоляторы, настроить сообщения и разработать алгоритмы взаимодействия.

Выбор архитектуры зависит от размера объекта, требований к локализации, количества устройств, резервирования и дальнейшего обслуживания.

Кабельные линии и электропитание

Кабельная часть АПС рассматривается как элемент системы противопожарной защиты. Проект должен определять:

• типы кабелей;
• трассы;
• способы прокладки;
• огнестойкость линий, где она требуется;
• разделение с другими сетями;
• проходки через конструкции;
• защиту от механического повреждения;
• допустимую длину и электрические параметры линий;
• источники основного и резервного питания;
• контроль неисправностей.

Важно рассчитывать не только потребление в дежурном режиме, но и режим тревоги, когда включаются оповещение, исполнительные устройства и передача сигналов.

Резервный источник должен обеспечивать работу системы в предусмотренных режимах. Расчёт аккумуляторов оформляется и проверяется с учётом реальной конфигурации, а не номинального количества приборов из типового решения.

Матрица взаимодействия систем

АПС является источником сигналов для других систем противопожарной защиты и инженерного оборудования. Проект должен содержать понятную причинно-следственную логику.

Типовые взаимодействия:

• запуск СОУЭ;
• управление противодымной вентиляцией;
• отключение общеобменной вентиляции;
• закрытие противопожарных клапанов;
• разблокировка эвакуационных выходов;
• перевод лифтов в пожарный режим;
• передача сигнала на пожаротушение;
• отключение технологического оборудования;
• передача событий в диспетчеризацию.

Для каждого сценария указывают:

1. инициирующее событие;
2. условия подтверждения;
3. зону действия;
4. команду;
5. ожидаемый обратный сигнал;
6. реакцию при неисправности;
7. способ ручного управления;
8. отображение события на посту.

Фразы «отключить вентиляцию при пожаре» недостаточно. Нужно указать, какие установки отключаются, какие клапаны меняют положение, по какому сигналу и как подтверждается исполнение команды.

Что входит в проект АПС

Состав зависит от стадии и задания, но рабочий комплект обычно включает:

• общие данные;
• пояснения по архитектуре системы;
• планы размещения оборудования;
• планы кабельных трасс;
• структурную схему;
• схему подключения;
• деление на зоны;
• таблицу адресов;
• кабельный журнал;
• расчёт электропитания и аккумуляторов;
• матрицу взаимодействия;
• спецификацию;
• требования к монтажу;
• программу или требования к испытаниям;
• ссылки на смежные разделы.

Для сложного объекта полезна отдельная таблица сигналов: откуда приходит событие, куда передаётся, как подписано и какое действие вызывает.

Координация со смежными разделами

Наиболее дорогие переделки возникают на стыке систем.

Проект АПС должен быть согласован с:

• архитектурой потолков;
• электроснабжением;
• СОУЭ;
• противодымной вентиляцией;
• общеобменной вентиляцией;
• пожаротушением;
• лифтами;
• СКУД;
• диспетчеризацией;
• технологическим оборудованием.

Например, клапан может быть указан в разделе вентиляции, питание — в ЭОМ, управление — в автоматике противопожарной защиты, а сигнал запуска — в АПС. Если нет единой таблицы ответственности, устройство оказывается физически смонтировано, но не участвует в сценарии.

Типичные ошибки проекта

Используются устаревшие планы

После изменения перегородок извещатели остаются в прежних помещениях, а адресация не соответствует фактической экспликации.

Нет полноценной матрицы

Сигналы перечислены текстом в разных разделах, но никто не может провести комплексное испытание по единому сценарию.

Не учтены инженерные потоки

Извещатель расположен рядом с приточным диффузором или в зоне, закрытой коммуникациями.

Нет расчёта питания

Аккумуляторы выбраны по типовой спецификации и не обеспечивают фактическую нагрузку.

Смешаны пожарные и сервисные сообщения

Персонал получает одинаково оформленные сообщения о пожаре, обрыве линии и отключённом устройстве. Это замедляет реакцию.

Оборудование недоступно

Извещатели, модули или коробки размещены за потолком без люков и маркировки.

Что влияет на стоимость проекта

Стоимость определяют не только площадь и количество извещателей. Влияют:

• назначение и сложность объекта;
• число зданий и пожарных отсеков;
• тип системы;
• количество интеграций;
• архитектура потолков;
• реконструкция действующего объекта;
• необходимость обследования;
• качество исходных данных;
• стадия документации;
• требования к BIM;
• наличие существующего оборудования;
• сложность сценариев;
• необходимость поэтапного ввода.

Предварительная цена без планов и матрицы взаимодействий может быть только ориентиром.

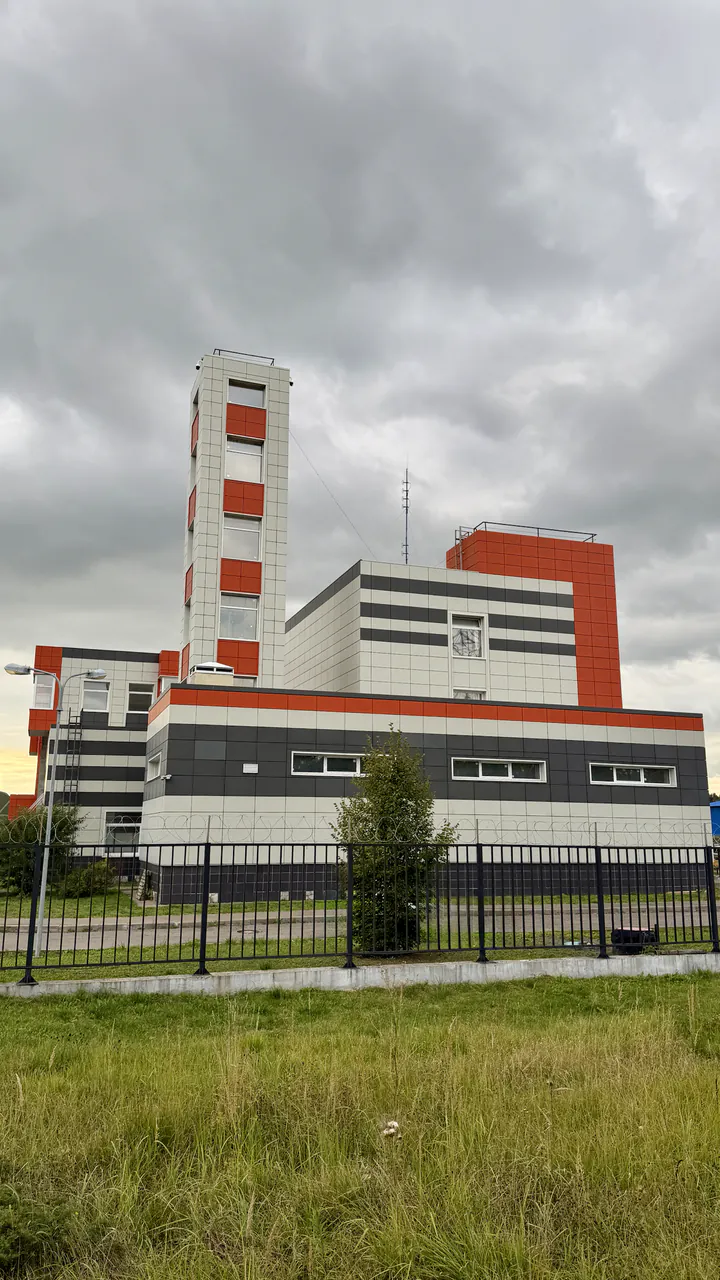

После монтажа проектные решения проверяются не формально, а по устройствам, линиям и комплексным сценариям. Это раскрыто в материале о пусконаладке и обслуживании АПС.
